Deprem, rüzgâr yükleri ve kullanım kaynaklı titreşimler, yapıların uzun vadeli performansını doğrudan etkileyen faktörlerdir. Bu etkileri anlayabilmek ve yapının güvenliğini sürekli takip edebilmek için sensör tabanlı yapı sağlığı izleme (SHM) sistemleri kritik bir rol oynar. Özellikle son yıllarda geliştirilen MEMS tabanlı sensörler, piezolektrik ivmeölçerler ve force balance cihazlar, yapı mühendisliği uygulamalarında standart hale gelmiştir.
Sensör Tipleri ve Çalışma Prensipleri
MEMS Tabanlı İvmeölçerler
- Avantajları: Küçük boyut, düşük enerji tüketimi, dijital çıkış opsiyonu.
- Kullanım Alanı: Okullar, kamu binaları, konutlar gibi geniş ölçekli uygulamalarda maliyet avantajı sağlar.
- Kısıtları: Çok düşük frekanslarda (örn. 0.1 Hz altı) yüksek hassasiyet gerektiren uygulamalarda sınırlıdır.
Piezolektrik İvmeölçerler
- Avantajları: Yüksek frekanslarda (1–3000 Hz) düşük gürültü seviyesi ile çalışabilir.
- Kullanım Alanı: Yüksek katlı yapılar, endüstriyel tesisler, makine titreşimleri.
- Kısıtları: Güç kaynağı ihtiyacı ve maliyet.
Force Balance İvmeölçerler
- Avantajları: Çok düşük frekanslarda (DC’ye yakın) dahi yüksek doğruluk.
- Kullanım Alanı: Deprem mühendisliği, uzun periyotlu yapıların modal analizi, kritik köprü ve baraj izlemeleri.
- Kısıtları: Daha pahalıdır ve çoğunlukla araştırma odaklı sistemlerde kullanılır.
Gürültü Tabanı ve Hassasiyet
Sensörlerin performansını belirleyen en kritik parametrelerden biri gürültü tabanı (noise floor) değeridir.
- MEMS sensörlerde bu değer tipik olarak 0.2–20 µg/√Hz arasında değişirken,
- Piezolektrik sensörlerde 0.3–18 µg/√Hz,
- Force balance sensörlerde ise 0.06 µg/√Hz seviyelerine kadar düşebilmektedir.
Bu değer, özellikle ambient vibration (çevresel titreşim) temelli modal analizlerde, küçük genlikli hareketlerin algılanabilmesi açısından kritik öneme sahiptir.

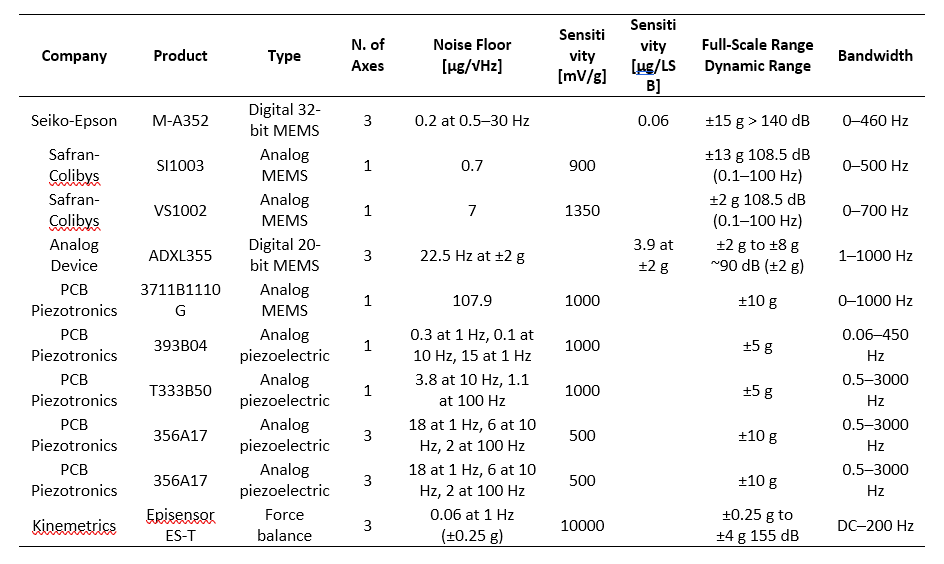

Karşılaştırmalı Sensör Tablosu
Aşağıda önde gelen üreticilerin bazı sensörleri gürültü tabanı, hassasiyet, bant genişliği ve dinamik aralık açısından kıyaslanmıştır:
Tablo Üzerinden Çıkarımlar
- Seiko-Epson M-A352: Düşük gürültü tabanı (0.2 µg/√Hz) sayesinde düşük frekanslı yapısal titreşimlerde etkin bir çözüm sunar.
- Analog Devices ADXL355: Dijital MEMS sınıfında yer alır, uygun maliyetli olup orta ölçekli yapı izleme projeleri için sık tercih edilir.
- PCB Piezotronics serisi (393B04, T333B50, 356A17): Yüksek frekanslarda (0.5–3000 Hz) güçlü performans sağlar. Özellikle endüstriyel vibrasyon takibi için uygundur.
- Kinemetrics Episensor ES-T: Force balance kategorisinde olup ±4 g dinamik aralık ve 155 dB hassasiyeti ile büyük ölçekli altyapı projelerinde (köprü, baraj, gökdelen) kullanılır.
Gelecek Perspektifi
Yapı sağlığı izleme teknolojilerinde sensörler, giderek IoT tabanlı haberleşme, yapay zekâ destekli veri analizi ve düşük güç tüketimli tasarımlar ile entegre hale geliyor. Bu sayede, yalnızca deprem sonrası hasar belirleme değil, günlük performans izlemesi ve önleyici bakım stratejileri de mümkün oluyor.
Sonuç
Sensör teknolojilerindeki gelişmeler, yapı sağlığı izleme uygulamalarını hem teknik açıdan daha güvenilir hem de ekonomik açıdan daha erişilebilir hale getirmiştir. Yapı güvenliği artık sadece mühendislik hesaplarına değil, sahadan gelen gerçek zamanlı verilere dayalı olarak yönetilmektedir.
